1、名稱解釋空氣源：熱能來源于空氣中；另外還有水源、地源等。空氣能：空氣不是一種能量，能量的形式有電能、熱能、太陽能等。熱泵：一種利用高位能使熱量從低位熱源流向高位熱源的裝置

2、空氣源熱泵熱水器原理熱泵技術是基于逆卡諾循環原理實現的。主要由：壓縮機、冷凝器、膨脹閥和蒸發器四個部分組成，工作過程如下：

這樣空氣能熱水器就能不斷吸收空氣中的熱量，并將該部分熱量傳到水側，從而達到加熱熱水的目的。

3、空氣源熱水器產品結構介紹

空氣源熱泵：以空氣為低位熱源，從中吸收熱量到高位熱源的裝置。

水源熱泵：以水作為低位熱源，從中吸收熱量到高位熱源的裝置。

地源熱泵：以地下埋管為低位熱源，從中吸收熱量到高位熱源。

泳池機組：專門給泳池恒溫加熱的熱泵機組。

空調熱泵：能制冷，制熱，又生產生活熱水裝置（ 三聯供）。

冷熱水機組：能夠單獨產生冷水和熱水或者同時產生冷熱水的裝置。

空氣源-水源熱泵：可以單獨從空氣和水中吸收熱量或者同時從空氣和水中吸收熱量到高位熱源的裝置。

按供熱溫度分類：高溫熱泵（65℃以上）；低溫熱泵（60℃以下）。

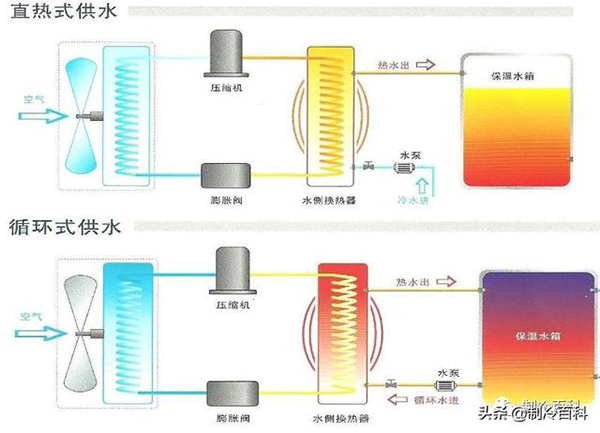

按加熱方式分類：直熱式：一次性把冷水加熱到設定溫度。循環式：多次循環把冷水加熱到設定溫度。浸泡式：把換熱管直接放在保溫水箱內，冷水加熱到設定溫度。

按工作溫度分：普通型一般工作溫度范圍:－5℃－43℃。低溫型一般工作溫度范圍：－15℃－40℃適用長江以北地區。

按工作電壓分：單相220V。三相380V。

按機器出風類型分：頂出風。側（橫）出。

按冷媒加熱方式：內盤管。外盤管。

4、空氣源熱泵部件功能

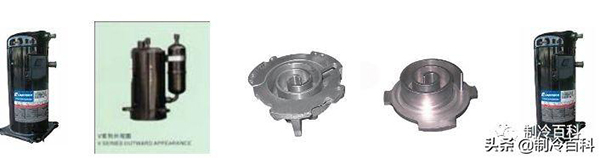

1）壓縮機：它的作用是將蒸發器低溫低壓制冷劑蒸汽吸入，并壓縮到高溫高壓的過熱制冷劑蒸汽，然后排到冷凝器。

2）換熱器：空氣源熱泵熱水器蒸發器基本上采用平片式親水鋁箔。低溫低壓液態制冷劑吸熱轉換低溫低壓蒸汽。

水冷凝器：水在銅管中紊流狀態，不易結 水垢，防凍能力強，不易堵塞，對水質要求低，性價比高。

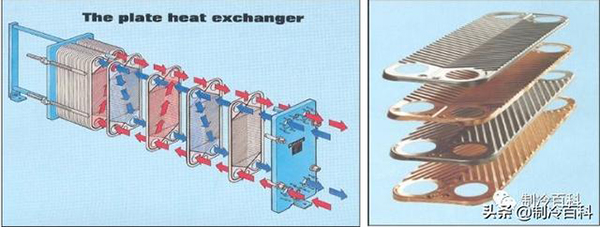

板式換熱器：水和制冷劑在薄片中間隔流動,接觸充分,換熱效率高.適用于功率較大的機組。價格較貴，防凍能力差，對水質要求高，容易堵塞。

殼管式換熱器：換熱效率高，體積小，不容易堵塞，可以使用于任何機組。

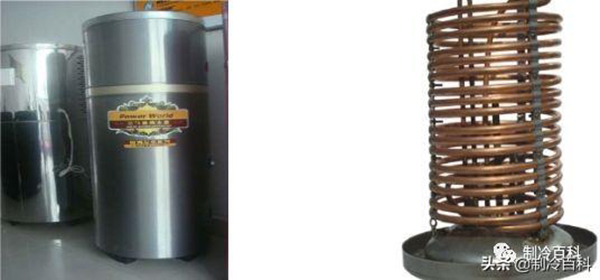

沉浸式盤管冷凝器：結構簡單，結水垢后不容易清洗，時間久，換熱效率差，紫銅管抗腐蝕性差，有可能導致盤管泄漏的可能。

泳池鈦管換熱器：由鈦管和PVC塑料外殼或者不銹鋼外殼組成最高溫度限制在45℃以下。

0

3）節流部件：把從冷凝器出來的高溫高壓制冷劑液體節流降壓后變成低溫低壓的液體，然后排入到蒸發器。

1

毛細管：適用于冷凝壓力和蒸發壓力較穩定的小型熱泵裝置；由紫銅管拉制而成，價格低廉。

熱力膨脹閥：內平衡和外平衡兩種。由控制信號是通過感溫包感受蒸發器出口處工質過熱度變化再由感溫介質傳到膜片處，控制精度不高，且由于膜片的變形量有限，調節幅度不大。

電子膨脹閥：它由檢測控制執行三部分組成。電子膨脹閥具有很好的雙向流通性能；能夠精確控制制冷劑流量；電子膨脹閥具有智能化節流、全開、關斷的能力，能夠根據外界的環境溫度進行調節，使機組始終工作在穩定的狀態。

4）四通閥的功能：能夠使制冷系統在制冷和制熱模式中自由切換。

5）風機部件：加速空氣從外界吹過蒸發器表面，以提高蒸發器的傳熱效率和散熱性能特點：低轉速，低噪音，大風量。

2

6）氣液分離器的功能：把從蒸發器出來的多余的未蒸發器完的制冷劑液體和氣體分離出來，保證壓縮機吸入的都是氣體。

7）制冷劑：制冷劑的作用：用于在制冷系統中通過自身的狀態變化來傳遞熱量的工質。簡稱冷媒，俗稱雪種。

3

8）電控系統：由電路板、變壓器、控制面板、信號線、各種溫度傳感器、交流接觸器、熱過載保護器、接線端子、線路組成。
