制取生活熱水，考慮節約運行費用，新能源——空氣源熱泵熱水機組是目前比較節能、環保的一個產品。
熱泵熱水器作為一種新型熱水和供暖熱泵產品，是一種可替代鍋爐的供暖設備和熱水裝置。與傳統太陽能相比，熱泵熱水器不僅可吸收空氣中的熱量，還可吸收太陽能。熱泵熱水器通過制冷劑溫差吸熱和壓縮機壓縮制熱后，與水換熱，大大提高熱效率，充分利用了新能源，是將電熱水器和太陽能熱水器的各自優點完美的結合于一體的新型熱水器。目前，熱泵熱水器有空氣源熱泵熱水器系列，是開拓和利用新能源最好的設備之一。

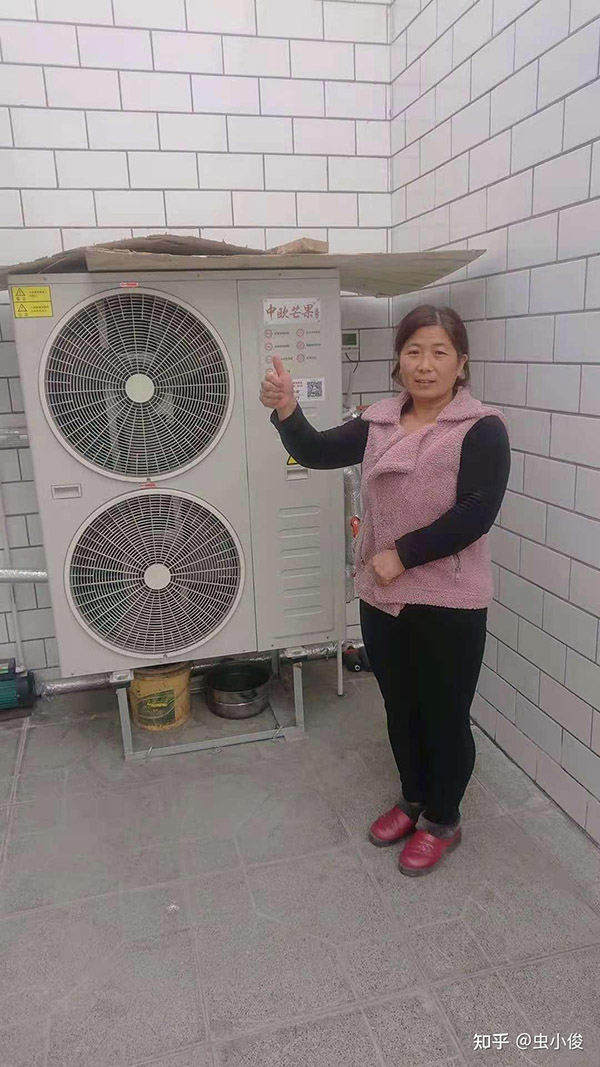

熱泵是利用設備內的吸熱介質（冷媒）從空氣或自然環境中采集熱能，經壓縮機壓縮后提高冷媒的溫度，并通過熱交換器冷媒放出熱量加熱冷水，同時排放出冷氣，制取的熱水通過水循環系統送入用戶進行采暖或直接用于熱水供應。
熱泵在使用低谷電時更能節約用電。
產品特征：
1、高效節能：其輸出能量與輸入電能之比即能效比（COP）一般在2~6之間，平均可達到3.5以上，而普通電熱水鍋爐的能效比（COP）不大于0.95，燃?xì)狻⑷加湾仩t的能效比（COP）一般只有0.6~0.8，燃煤鍋爐的能效比（COP）更低一般只有0.3~0.7。
2、環保無污染：該產品是通過吸收環境中的熱量來制取熱水，所以與傳統型的煤、油、氣等燃燒加熱制取熱水方式相比，無任何燃燒外排物，制冷劑對臭氧層零污染，是一種低能耗的環保產品，具有良好的社會效益，是一種可持續發展的環保型產品。
3、運行安全可靠：整個系統的運行無傳統熱水器（燃油、燃?xì)?、燃煤）中可能存在的易燃、易爆、中毒、腐蝕、短路、觸電等危險，熱水通過高溫冷媒與水進行熱交換得到，電與水在物理上分離，是一種完全可靠的熱水系統。
4、使用壽命長，維護費用低：該產品的使用壽命可長達10年以上，設備性能穩定，運行安全可靠，并可實現無人操作（全自動化智能程序控制）。
5、可一年四季全天候運行：熱泵機組熱源來源廣泛，包括空氣、陽光、雨水、地下水、工業廢氣、工業廢水和海水等，無論白天、黑夜、室內、室外、地下室，不管晴天、陰天、刮風下雨或下雪都能照常工作。
6、適用范圍廣：可用于酒店、賓館、工礦、學校、醫院、桑拿浴室、美容院、游泳池、溫室、養殖場、洗衣店、家庭等，可單獨使用，亦可集中使用，不同的供熱要求可選擇不同的產品系列和安裝設計，從任何角度滿中您的要求。
一、項目概況
某項目計劃用熱水約100人/天。
二、地理位置及氣侯
氣候特點是：四季分明，氣候溫和，雨水充沛，日照充足，無霜期長。氣溫，1月平均氣溫在2.8℃左右；7月平均氣溫在28℃左右。
三、工程設計依據
1、甲方提供的工程項目概述及要求。
2、《建筑給水排水設計手冊》。
3、《建筑給水排水設計規范》。
4、《簡明建筑設備手冊》。
5、《給水排水常用數據手冊》。
6、全國民用建筑工程設計技術措施---給水排水。
四、設計參數
1、冬季冷水的計算溫度5℃(查當?shù)財?shù)據得)。
2、熱水出水溫度為55℃。
3、全年平均冷水溫度為15℃。
4、用水量，每天需要55℃熱水量：
100人×50L/人=5000L=5T一個系統
五、熱水系統的設計計算
1、根據《建筑給水排水設計規范》GB50015-2003
①全天耗熱量計算（5T）：
冬季1kcal/kg.℃×5噸×(55℃-5℃)×103×1.05
=262500kcal
=305.2KW
春秋季1kcal/kg.℃×5噸×(55℃-15℃)×103×1.05
=210000kcal
=244.2KW
夏季1kcal/kg.℃×5噸×(55℃-20℃)×103×1.05
=183750kcal
=213.7KW
②小時耗熱量計算：
熱泵每天運行時間不超過24小時，從節約投資和經濟運行最合理考慮，在冬季不利天氣下，我們計算按照每天最長18小時計算。
因此每小時耗熱量為：305.2KW/18h=16.96KW/h（5T）
六、熱泵設備選型
根據工程項目的實際情況選擇空氣能熱泵熱水機組提供熱水。
1、熱水耗熱量為16.96KW/h（5T）
2、空氣源熱泵熱水機組技術參數表。
3、根據空氣源熱泵熱水機組在國家首家模擬環境實驗室的模擬檢測:
在冬季環境溫度5℃條件下，單臺空氣源熱泵熱水機組的額定輸出功率為14.30KW.
在春秋環境溫度15℃條件下，單臺空氣源熱泵熱水機組的額定輸出功率為18.55KW.
在夏季環境溫度30℃條件下，單臺空氣源熱泵熱水機組的額定輸出功率為24.15KW.
確定使用機組數量以及運行時間
4、根據空氣源熱泵熱水機組在冬季環境溫度5℃條件的不利工況下，滿足熱水工程要求熱泵熱水機組冬季全天運行時間為18小時。
16.96KW/h÷14.30KW=1.18臺
故采用1臺空氣源熱泵熱水機組，極端氣溫下可采用輔助加熱設備。
在春秋季根據空氣源熱泵熱水機組在平均工況（平均氣溫15℃）下，滿足熱水工程要求
244.2KW÷18.55KW=h
因此熱泵熱水機組春秋平均全天運行時間為13.16小時。
在夏季根據空氣源熱泵熱水機組在氣溫28℃下，滿足熱水工程要求
213.7KW÷24.15KW=h
因此熱泵熱水機組夏季平均全天運行時間為8.85小時。
七、保溫儲熱水箱的選型
系統需要的保溫水箱。因此根據設計用水量，需要一只5T蓄熱不銹鋼保溫水箱。
八、系統運行技術措施
不銹鋼保溫水箱的進水控制
冷水給水管可以通過進口電磁閥控制補水，該閥受干水位控制儀和溫度控制儀雙重控制。
水位儀設兩點，低水位1點，高水位2點。
水位儀測試液位位于低水位且中部溫度探頭為高溫時，電磁閥開啟，補水至高水位2點或中部溫度探頭探測到混合水溫低于設定時，無論水位有沒有補到高水位2點，關閉電磁閥。
進水控制優點：
保證供熱水系統不會因供水量不足而斷水，影響用戶用水。
保證用戶用水水溫不受影響。
空氣源熱泵熱水機組的運行控制
空氣源熱泵熱水機組的運行根據水溫和水流雙重控制，當溫感器判定循環管路或不銹鋼儲熱水箱的水溫低于40OC時，并且循環管道中有水流經過，啟動運行，達到55OC時或水流停止時停止運行。
空氣源熱泵熱水機組的運行控制優點：
保證機組不會因?yàn)樗鬟^(guò)小，換熱不充分而導致機組壓縮機進氣溫度過高，機組過熱保護。
控制機組不頻繁的啟停，保護機組的壽命。
控制系統的特點
（1）空氣源熱泵熱水機組的運行實現無人值守，全自動運行。
（2）熱水系統的水泵和閥門，實現聯動，達到系統全自動運行。
（3）減少系統的管理難度。
（4）熱水系統達到節能運行的目的。
