ε= Q / W
即：得熱（冷）量與輸入功率之比
2、空氣源熱泵實際工況下的制熱量
Q=q×K1×K2
Q—實際工況下的制熱量，kW;
q—產品標準工況下的制熱量;
K1—當?shù)厥彝饪照{(diào)計算干球溫度修正系數；
K2—機組融霜修正系數；
3、基本耗熱量的公式：
Q=K×F×ΔT
Q—圍護基本耗熱量，W
K—圍護傳熱系數，W/㎡·℃
F—圍護傳熱面積，㎡
ΔT—室內外計算溫差，℃
用于計算門、窗、墻、地面、屋頂?shù)幕竞臒崃浚ê?jiǎn)化掉修正）
4、冷風滲透耗熱量計算
Q=0.28×CP×ρ×V×ΔT
Q——冷風滲透耗熱量，W
CP——空氣定壓比熱，取1.01
ρ——空氣的密度；
V——冷空氣體積，m3
ΔT—室內外計算溫差，℃
用于計算加熱冷空氣所需的耗熱量
5、流量計算公式：
GL =0.86×∑Q /（tg-th）
GL — 流量，Kg /h；
∑Q — 熱負荷，W；
tg、th — 供回水溫度，℃。
將計算所得流量乘以安全系數即水泵的流量
6、管段阻力公式：
系統阻力還可近似的方法求得：先求出沿程阻力，然后乘以一個系數。
R = H×L（1+α）
R —— 沿程阻力，Pa；
H —— 比摩阻，Pa/m；
L —— 管段長度，m。
α ——局部阻力與沿程損失的比例百分?jǐn)?shù)，可以取α = 0.3~0.5 。
采暖系統總阻力（管道加設備末端）乘以安全系數即水泵揚程。
按以上5、6步計算得到水泵流量和揚程，便可選水泵啦！
7、管道的水力計算：
我們可以借電腦軟件，選取管徑、計算阻力。步驟如下。
1）輸入熱負荷、供回水溫度便可以得到流量，進而用選取管徑；
2）輸入管長，便可得到各個直管段的沿程阻力；

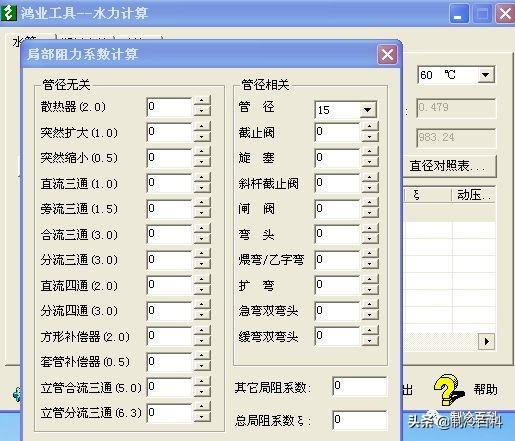

3）點擊管徑對應局部阻力系數ε，可以選取閥門與管件的形式、輸入對應的個數，便得到局部阻力；
4）將沿程阻力與局部阻力相加，便得到管道的總阻力。用這個方法可以計算戶內散熱器或戶內地暖末端阻力、采暖干管的阻力；
5）同樣的方法適用于制冷水管的計算；亦適用于選取風管管徑、并計算風管阻力。
8、管徑的計算
1）確定建筑物的熱負荷：
按照《暖規》應逐間逐項計算熱負荷；
若缺乏基礎數據，可以用熱指標估算；
2）計算流量，選取管徑
用鴻業水力計算器進行試算。

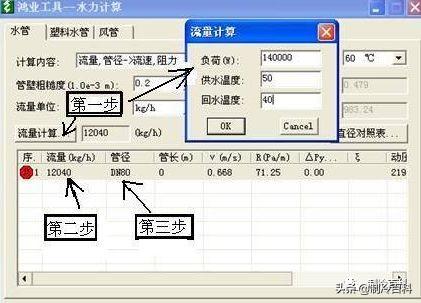

3）舉例：某2000平米老辦公樓算主管管徑。
先估取70 W/m2；
70 W/m2*2000 m2=140000W
點擊“流量計算”按鈕，計算流量，
計算出來后，填寫在下面的EXCEL計算窗口
試選管徑，使比摩阻和流速在合適的范圍內
摘自《戶式空氣源熱泵采暖設計與施工指導》
