??01、熱泵的工作原理：

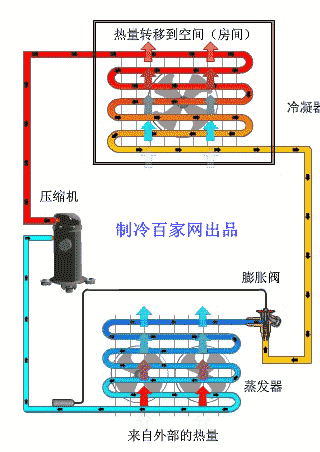

??02、熱泵循環原理：

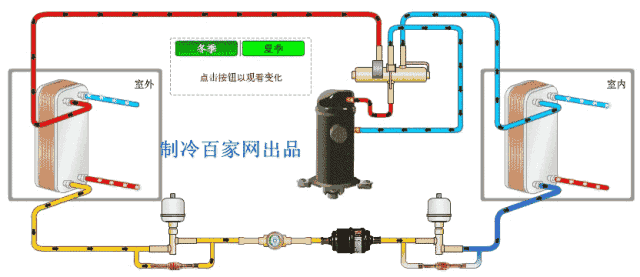

??03、冬季制熱運行系統原理圖：

??04、夏季制冷運行系統原理圖：

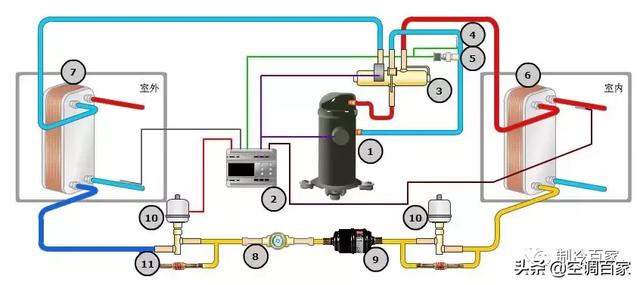

??05、控制系統原理圖：

??06、地源熱泵—水平管路

??07、地源熱泵—垂直管路

???適用于水/水系統和鹽水/水系統，具體取決于最低環境溫度

???使用基巖中的垂直集熱管道

???每10 kW供暖容量中，2.5 kW來自壓縮機和泵消耗的電能，7.5 kW取自土壤

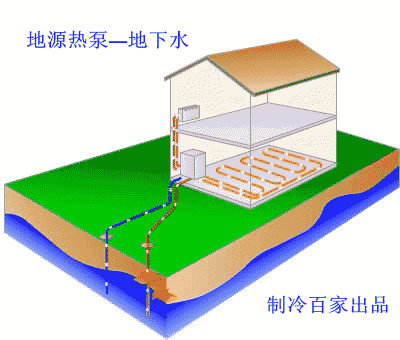

??08、地源熱泵—地下水

???僅適用于水基系統。

???必須保證供水的質量（過濾器）、流量和溫度（10-12°C）。

???鉆孔的最小間距約為15米（具體細節請參考地方和國家法規）。

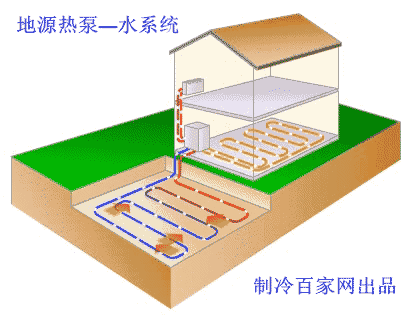

??09、地源熱泵—水系統

???水熱泵利用水或鹽水，從地源中采集熱量。

???集熱管注滿水或鹽水。

???可以構建水-水系統或鹽水-水系統。

???可以是開環或閉環系統。

???開環系統必須考慮污垢、腐蝕等問題。

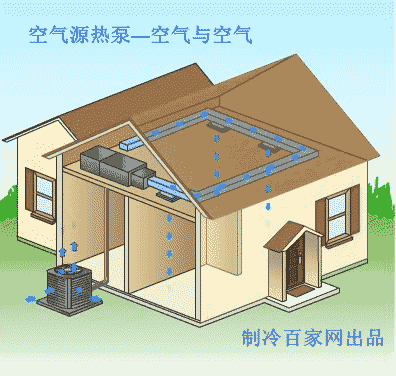

??10、空氣源熱泵——空氣-空氣換熱系統

???空氣-空氣式空氣源熱泵從室外空氣中采集能量，并將能量轉移到室內或空間內的再循環空氣。

???可以提供不同的溫度范圍（冬季較冷，春秋兩季較暖）。

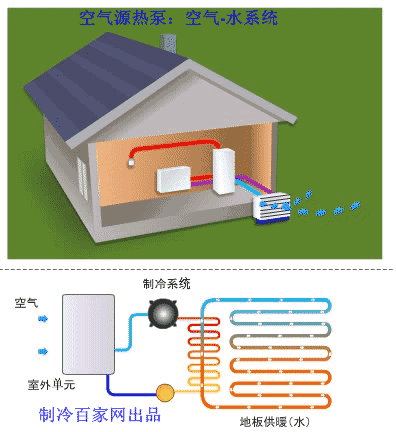

??11、空氣源熱泵——空氣-水換熱系統

???空氣-水式空氣源熱泵從室外空氣中采集能量，并將能量轉移到在供暖系統的循環水中。

???風冷式蒸發器。

???房屋內傳統的基于水的集中供暖系統。

???地板供暖和/或暖氣。

???房間溫度可以單獨調節。
