1熱泵的概念
1）、熱泵是一種利用機械能將熱量從一個地點轉移到另一個地點的設備。
2）、熱泵通過逆制冷循環工作。
3）、熱泵可以用于供暖或制冷，具體視構造而定
4）、在制冷模式下，熱泵作為制冷系統而工作。
5）、制冷回路中有一個四通閥，用于在供暖模式和制冷模式之間切換。
6）、熱泵可以用于空間（房間）取暖器或熱水器。
7）、熱源可以在自然環境中找到（土壤、空氣、地下水等）。
熱泵的工作原理：
2熱泵的效率
性能系數（COP）
?可以將熱泵的性能系數定義為熱量輸出與電力輸入的比率。

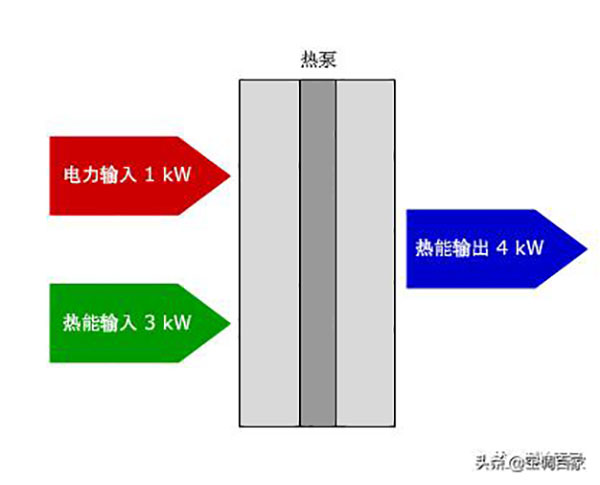

?例如，若COP為4，表示1 kW電能加上3 kW熱能，產生4 kW熱能輸出。
取得EHPA標簽所需的COP：
?鹽水/水熱泵：4.3
?空氣/水熱泵：3.1
?水/水熱泵：5.1
季節能效比（SPF）
?SPF是指在為期一年的比較期內，熱泵消耗的能量與提供的能量的平均比率。

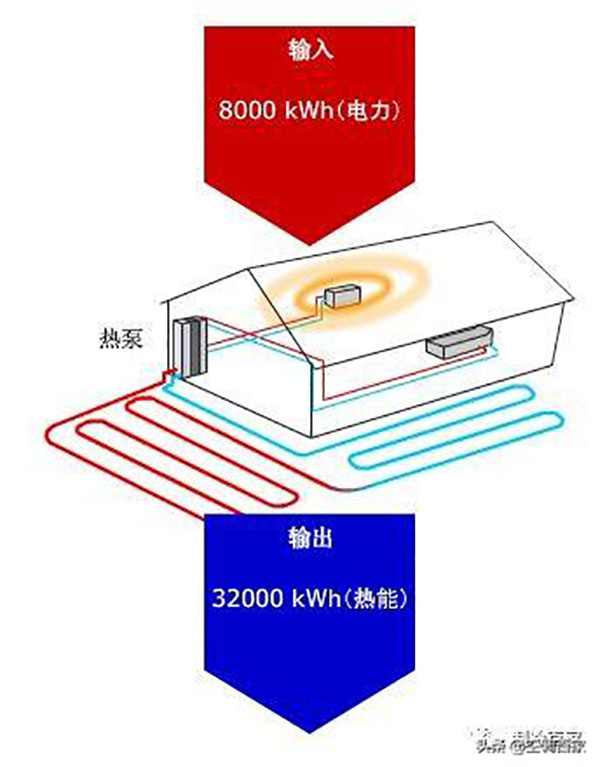

?例如，若SPF為4:1，表示每年消耗8,000 kWh電力，產生32,000 kWh熱能。.
為何熱泵的效率高于傳統供暖設備？
?土壤和空氣中的熱能是完全免費的。
?它天然存在于土壤中，經常從風、陽光和降雨中得到補充。
?在熱泵每年為空間供暖和家用熱水提供的能量中，有四分之三來自于陽光，儲存于土壤或空氣中。
?在地球接收的太陽能中，有44%最終儲存于土壤中。
?這種太陽能是地球上人類能源需求總量的480倍。
?熱泵的核心是可再生的太陽能，因此有助于營造更清潔的環境。
?熱泵搭配高效率的供暖系統，再由值得信賴的供應商進行安裝，可以將供暖成本降低50%以上。

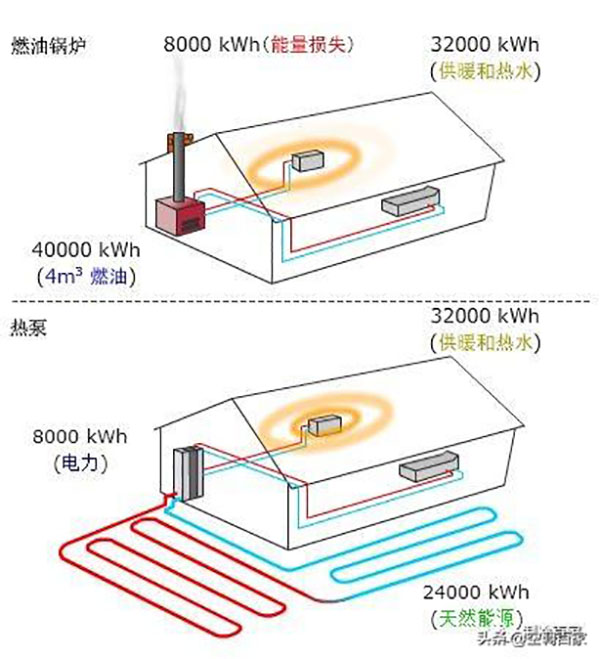

?如圖所示，與燃油鍋爐相比，典型的熱泵系統在環境財務方面具有極大的優勢。
3熱泵的系統原理圖
制冷循環-供暖系統

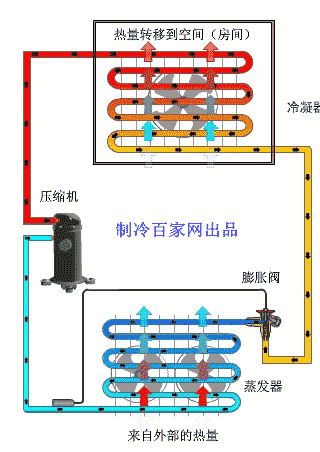

?動畫顯示了熱泵如何利用逆制冷循環來工作。
?熱泵的基本元件包括一臺壓縮機、一個冷凝器、一個膨脹裝置和一個蒸發器。
?在蒸發器中，空氣中的熱能轉移到制冷劑，氣態制冷劑被輸送到壓縮機。
?液態制冷劑從壓縮機流向冷凝器，熱量在此轉移到需要加熱的空間或水
制冷循環-制冷和供暖系統（可逆）
熱泵可以用于供暖，也可以用于制冷。制冷回路中有一個四通閥，用于在供暖模式和制冷模式之間切換。點擊按鈕，查看如何將制冷循環同時用于供暖和制冷。

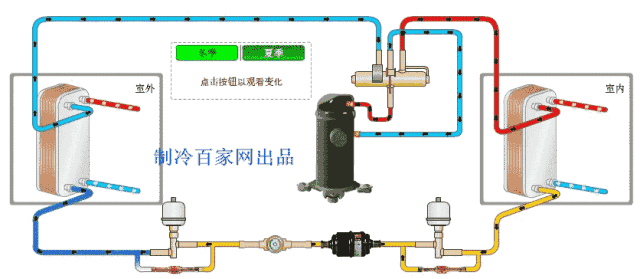

冬季制熱運行系統原理圖：
夏季制冷運行系統原理圖：

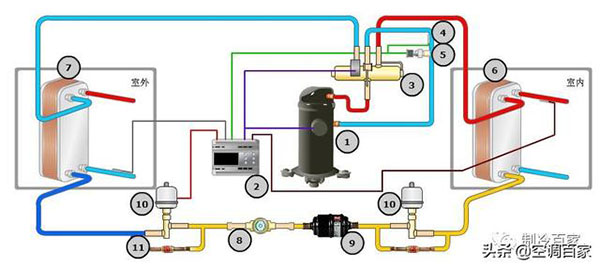

控制系統原理圖：
4熱泵的分類
0
1
2
3
4
5

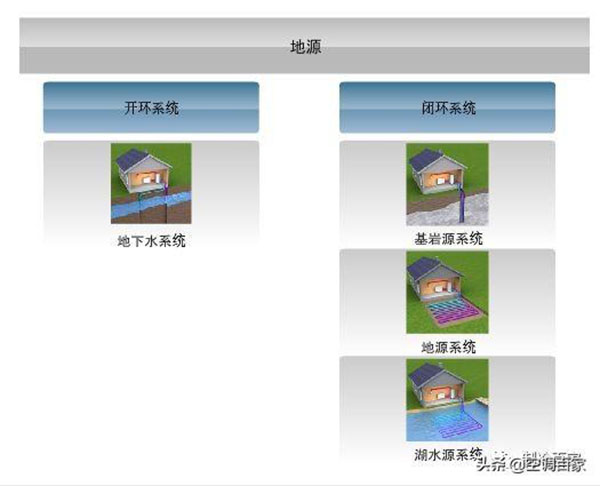

5地源熱泵
?地源熱泵采集地下存儲的太陽能。
?熱量采集方法多種多樣。
?使用水平管路。
?使用垂直管路。
?使用開放式回路抽取地下水。
6
地源熱泵—水平管路
?適用于水/水系統和鹽水/水系統。
?安裝時需要移走表層土壤或挖溝。
?提取能量的上限為每米管道10至30瓦特，具體取決于土壤和環境的溫度。.
7
地源熱泵—垂直管路
?適用于水/水系統和鹽水/水系統，具體取決于最低環境溫度
?使用基巖中的垂直集熱管道
?每10 kW供暖容量中，2.5 kW來自壓縮機和泵消耗的電能，7.5 kW取自土壤
?提取能量的上限為每米管道50瓦特（這是濕孔的容量。它低于干孔的容量）
?單鉆孔的最小深度為150米，雙鉆孔的最小深度為75米。
?鉆孔的最小間距：10米（具體細節請參考地方和國家法規。）
8
地源熱泵—地下水
?僅適用于水基系統。
?必須保證供水的質量（過濾器）、流量和溫度（10-12°C）。
?對于一個COP為4、將水溫降低5 K的10 kw熱泵，需要的水流量為0.36 dm3/s或1.3 m3/h。
?泵水也要消耗能量
?鉆孔的最小間距約為15米（具體細節請參考地方和國家法規）。
9
地源熱泵—水系統
?水熱泵利用水或鹽水，從地源中采集熱量。
?集熱管注滿水或鹽水。
?可以構建水-水系統或鹽水-水系統。
?可以是開環或閉環系統。
?開環系統必須考慮污垢、腐蝕等問題。
?重要的是保持水溫和蒸發器表面溫度高于冰點。
?相對于鹽水-水系統，水-水系統需要較高的蒸發溫度。
?當冷凝溫度較低時，必須確保較大的蒸發力度。
?在這些條件下，可以實現較高的COP。
地源熱泵—地板供暖
?傳統的家用中央供暖系統便是水系統。
?這種系統適用于地板供暖和/或暖氣。
?房間溫度可以單獨調節。
?COP最大為4
?適用于新建筑或舊設施（水溫不超過60°C）。
?夏季到來時，同一套系統可用于地板制冷。
?該系統可以用于游泳池加熱。
?該系統能夠靈活適應將來的需要。
6空氣源熱泵
?空氣源熱泵從室外空氣中采集能量，并將能量轉移到室內。
?空氣源熱泵比地源熱泵易于安裝，因為安裝時無需挖掘或鉆孔。
?冬季可能需要輔助供暖系統。
?可以構建空氣-空氣系統和空氣-水系統。
空氣源熱泵——空氣-空氣換熱系統
?空氣-空氣式空氣源熱泵從室外空氣中采集能量，并將能量轉移到室內或空間內的再循環空氣。
?可以提供不同的溫度范圍（冬季較冷，春秋兩季較暖）。
?室外氣溫降至大約6°C以下時，需要除霜（通常利用逆循環）。
?為了讓蒸發溫度覆蓋較低和較高的室外溫度，要求壓縮機有較寬的工作范圍。
?冷凝溫度幾乎終年不變。
空氣源熱泵——空氣-水換熱系統
?空氣-水式空氣源熱泵從室外空氣中采集能量，并將能量轉移到在供暖系統的循環水中。
?風冷式蒸發器。
?房屋內傳統的基于水的集中供暖系統。
?地板供暖和/或暖氣。
?房間溫度可以單獨調節。
?COP高達4.5（空氣7C，水30/35°C）和3.5（空氣7C，水40/45°C）
?適用于新建筑和舊設施。（水溫最高可達60°C，具體取決于環境溫度）
?夏季：地板制冷。
?游泳池加熱。
?能夠靈活適應將來的需要。
1）、熱泵是一種利用機械能將熱量從一個地點轉移到另一個地點的設備。
2）、熱泵通過逆制冷循環工作。
3）、熱泵可以用于供暖或制冷，具體視構造而定
4）、在制冷模式下，熱泵作為制冷系統而工作。
5）、制冷回路中有一個四通閥，用于在供暖模式和制冷模式之間切換。
6）、熱泵可以用于空間（房間）取暖器或熱水器。
7）、熱源可以在自然環境中找到（土壤、空氣、地下水等）。
熱泵的工作原理：
2熱泵的效率
性能系數（COP）
?可以將熱泵的性能系數定義為熱量輸出與電力輸入的比率。
?例如，若COP為4，表示1 kW電能加上3 kW熱能，產生4 kW熱能輸出。
取得EHPA標簽所需的COP：
?鹽水/水熱泵：4.3
?空氣/水熱泵：3.1
?水/水熱泵：5.1
季節能效比（SPF）
?SPF是指在為期一年的比較期內，熱泵消耗的能量與提供的能量的平均比率。
?例如，若SPF為4:1，表示每年消耗8,000 kWh電力，產生32,000 kWh熱能。.
為何熱泵的效率高于傳統供暖設備？
?土壤和空氣中的熱能是完全免費的。
?它天然存在于土壤中，經常從風、陽光和降雨中得到補充。
?在熱泵每年為空間供暖和家用熱水提供的能量中，有四分之三來自于陽光，儲存于土壤或空氣中。
?在地球接收的太陽能中，有44%最終儲存于土壤中。
?這種太陽能是地球上人類能源需求總量的480倍。
?熱泵的核心是可再生的太陽能，因此有助于營造更清潔的環境。
?熱泵搭配高效率的供暖系統，再由值得信賴的供應商進行安裝，可以將供暖成本降低50%以上。
?如圖所示，與燃油鍋爐相比，典型的熱泵系統在環境財務方面具有極大的優勢。
3熱泵的系統原理圖
制冷循環-供暖系統
?動畫顯示了熱泵如何利用逆制冷循環來工作。
?熱泵的基本元件包括一臺壓縮機、一個冷凝器、一個膨脹裝置和一個蒸發器。
?在蒸發器中，空氣中的熱能轉移到制冷劑，氣態制冷劑被輸送到壓縮機。
?液態制冷劑從壓縮機流向冷凝器，熱量在此轉移到需要加熱的空間或水
制冷循環-制冷和供暖系統（可逆）
熱泵可以用于供暖，也可以用于制冷。制冷回路中有一個四通閥，用于在供暖模式和制冷模式之間切換。點擊按鈕，查看如何將制冷循環同時用于供暖和制冷。
冬季制熱運行系統原理圖：
夏季制冷運行系統原理圖：
控制系統原理圖：
4熱泵的分類
0
1
2
3
4
5
5地源熱泵
?地源熱泵采集地下存儲的太陽能。
?熱量采集方法多種多樣。
?使用水平管路。
?使用垂直管路。
?使用開放式回路抽取地下水。
6
地源熱泵—水平管路
?適用于水/水系統和鹽水/水系統。
?安裝時需要移走表層土壤或挖溝。
?提取能量的上限為每米管道10至30瓦特，具體取決于土壤和環境的溫度。.
7
地源熱泵—垂直管路
?適用于水/水系統和鹽水/水系統，具體取決于最低環境溫度
?使用基巖中的垂直集熱管道
?每10 kW供暖容量中，2.5 kW來自壓縮機和泵消耗的電能，7.5 kW取自土壤
?提取能量的上限為每米管道50瓦特（這是濕孔的容量。它低于干孔的容量）
?單鉆孔的最小深度為150米，雙鉆孔的最小深度為75米。
?鉆孔的最小間距：10米（具體細節請參考地方和國家法規。）
8
地源熱泵—地下水
?僅適用于水基系統。
?必須保證供水的質量（過濾器）、流量和溫度（10-12°C）。
?對于一個COP為4、將水溫降低5 K的10 kw熱泵，需要的水流量為0.36 dm3/s或1.3 m3/h。
?泵水也要消耗能量
?鉆孔的最小間距約為15米（具體細節請參考地方和國家法規）。
9
地源熱泵—水系統
?水熱泵利用水或鹽水，從地源中采集熱量。
?集熱管注滿水或鹽水。
?可以構建水-水系統或鹽水-水系統。
?可以是開環或閉環系統。
?開環系統必須考慮污垢、腐蝕等問題。
?重要的是保持水溫和蒸發器表面溫度高于冰點。
?相對于鹽水-水系統，水-水系統需要較高的蒸發溫度。
?當冷凝溫度較低時，必須確保較大的蒸發力度。
?在這些條件下，可以實現較高的COP。
地源熱泵—地板供暖
?傳統的家用中央供暖系統便是水系統。
?這種系統適用于地板供暖和/或暖氣。
?房間溫度可以單獨調節。
?COP最大為4
?適用于新建筑或舊設施（水溫不超過60°C）。
?夏季到來時，同一套系統可用于地板制冷。
?該系統可以用于游泳池加熱。
?該系統能夠靈活適應將來的需要。
6空氣源熱泵
?空氣源熱泵從室外空氣中采集能量，并將能量轉移到室內。
?空氣源熱泵比地源熱泵易于安裝，因為安裝時無需挖掘或鉆孔。
?冬季可能需要輔助供暖系統。
?可以構建空氣-空氣系統和空氣-水系統。
空氣源熱泵——空氣-空氣換熱系統
?空氣-空氣式空氣源熱泵從室外空氣中采集能量，并將能量轉移到室內或空間內的再循環空氣。
?可以提供不同的溫度范圍（冬季較冷，春秋兩季較暖）。
?室外氣溫降至大約6°C以下時，需要除霜（通常利用逆循環）。
?為了讓蒸發溫度覆蓋較低和較高的室外溫度，要求壓縮機有較寬的工作范圍。
?冷凝溫度幾乎終年不變。
空氣源熱泵——空氣-水換熱系統
?空氣-水式空氣源熱泵從室外空氣中采集能量，并將能量轉移到在供暖系統的循環水中。
?風冷式蒸發器。
?房屋內傳統的基于水的集中供暖系統。
?地板供暖和/或暖氣。
?房間溫度可以單獨調節。
?COP高達4.5（空氣7C，水30/35°C）和3.5（空氣7C，水40/45°C）
?適用于新建筑和舊設施。（水溫最高可達60°C，具體取決于環境溫度）
?夏季：地板制冷。
?游泳池加熱。
?能夠靈活適應將來的需要。
