一、重點公式和基本數據

1、基本耗熱量公式：Q=K×F×ΔT

Q——圍護結構基本耗熱量，W；

K——圍護結構傳熱系數，W/(㎡.℃)；

F——圍護結構傳熱面積，㎡；

ΔT——室內外計算溫差，℃；

用于計算門、窗、墻、地面、屋面各部分圍護結構的基本耗熱量

常用圍護結構傳熱系數K（W/(㎡.℃))

空氣能參數

2、流量計算公式：GL=0.86X∑Q/(tg-th)

GL——流量，Kg/h；

∑Q——熱負荷，W；

tg——供水溫度，℃；

th——回水溫度，℃；

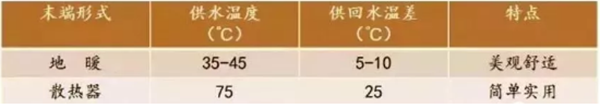

3、不同供暖末端形式的供水溫度及溫差

空氣能參數

空氣源熱泵出水溫度一般可達到45℃，溫差5℃，所以，最適合空氣源熱泵的供暖末端形式是地暖。

二、低溫?zé)崴孛孑椛涔┡O(shè)計要點

1、低溫?zé)崴孛孑椛涔┡到y(tǒng)的供、回水溫度

低溫?zé)崴孛孑椛涔┡到y(tǒng)的供、回水溫度應由計算確定，供水溫度不應大于60℃。民用建筑供水溫度宜采用35～50℃，供回水溫差不宜大于10℃。

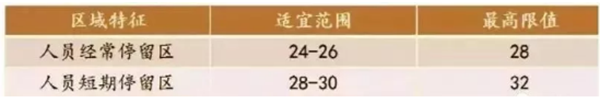

2、地表面平均溫度（℃）

空氣能參數

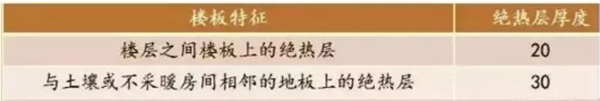

3、聚苯乙烯泡沫塑料板絕熱層厚度

空氣能參數

4、執行標準

地面輻射供暖系統熱負荷，應按現行國家標準《采暖通風及空氣調節設計規范》GB50019的有關規定進行計算。

5、熱負荷計算原則

計算全面地面輻射供暖系統的熱負荷時，室內計算溫度的取值應比對流采暖系統的室內計算溫度低2℃，或取對流采暖系統計算總熱負荷的90%～99%。

6、熱負荷確定

局部地面輻射供暖系統熱負荷，可按整個房間全面輻射供暖所算得的熱負荷乘以該區域面積與所在房間面積的比值和下表中所規定附加系數確定。

7、其他事項

1）進深大于6m的房間，宜以距外墻6m為界分區，分別計算熱負荷和進行管線布置。

2）鋪設加熱管的建筑地面，不應計算地面的傳熱損失。

3）地面輻射供暖系統熱負荷計算，可不考慮高度附加。

4）分戶熱計量的地面輻射供暖系統的熱負荷計算，應考慮間歇供暖和戶間傳熱等因素。

三、查表法確定地暖管間距

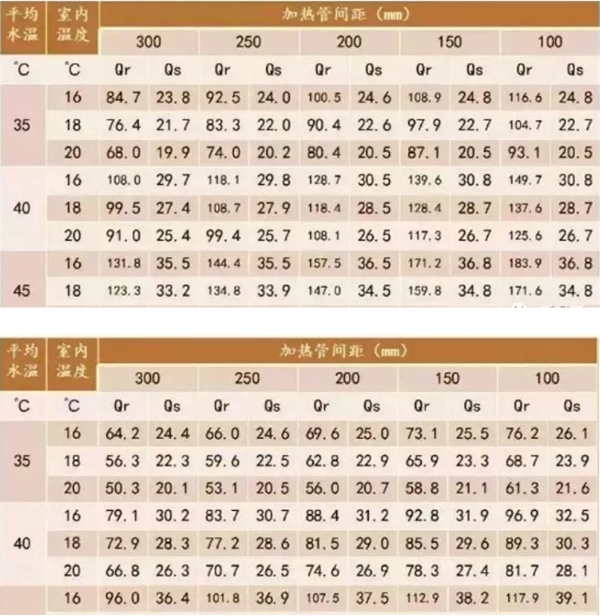

PE-X管單位地面面積的散熱量Qr和向下傳熱損失Qs（W/㎡）

管外徑為20mm、填充層厚度為50mm、聚苯乙烯泡沫塑料絕熱層厚度20mm、供回水溫差10℃（水泥或陶瓷地面，熱阻R=0.02(㎡.k/w)）

空氣能參數

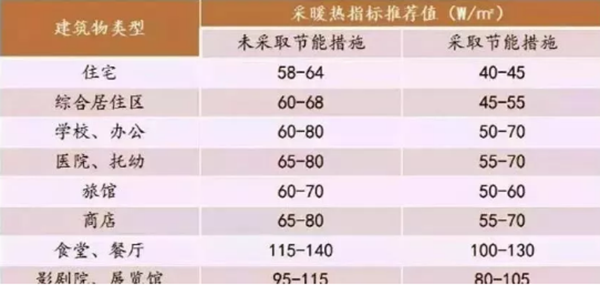

采暖方案設計估算指標

空氣能參數

1、在方案設計階段，缺乏基礎數據的情況下，采暖負荷可以按照熱指標進行估算，有條件時，應進行逐個房間、逐項的負荷計算。

2、熱指標用于單個房間，誤差可能很大。

3、該表格按連續供暖考慮，間歇供暖熱指標=連續熱指標×24/每日供暖小時數。

四、匹數與國際單位的換算

空調匹數（HorsePower-HP馬力)原指輸入功率，即1匹（馬力）=735W（瓦），包括壓縮機、風扇、電機以及電控部分。

因不同品牌其具體的系統及電控設計的差異，其輸出制冷量也各不相同，故其制冷量以輸出功率計算。

一般來講，1匹的制冷量大致為2000大卡，以國際單位換算應乘以1.163，故1匹制冷量大約為2000×1.163=2326W。這里的W（瓦）即表示制冷量，是國家標準單位。

選擇空氣源熱泵需要的是實際溫度下的供熱或制冷能力，根據供熱量或制冷量來選擇機組，“匹”是一種功率單位，用起來是不科學的，現在制冷量和制熱量應該以W或者KW作為計量單位。

但現在很多人都還在用匹作為單位，這里就介紹一下其換算關系。

匹數=Q/（能效比×735）

如，計算得到所需制熱量為20KW，能效系數假設為3（與室外溫度有關），則20000/（3×735）=9匹。
