家用空氣能熱泵熱水器是怎么樣構成的呢？以下我們來做一個分解：

（1）基本數據

室外空氣年均溫度為10℃，自來水溫度為15℃，通過冷凝器一次加熱為45℃的熱水，熱水用量平均為100L/h。蒸發器采用翅片管式，空氣進蒸發器溫度為10℃，出蒸發器溫度為6℃，熱泵工質蒸發溫度為0℃；冷凝器采用套管式，熱泵控制的冷凝溫度為50℃；由于機組容量不大，考慮到部件成本及維護方便，熱泵工質采用R22，節流部件為毛細管，用單級壓縮即可，其結構如圖16-4所示。

空氣能熱泵熱水器原理圖

圖16-4家用空氣能熱泵熱水器示意圖（2）部件確定

①壓縮機取熱泵熱水機組的開機-停機時間比約為1：1，當熱水平均用量為100L/h時，熱泵工作時的熱水產率約為200L/h，則熱水加熱所需的熱量為：

Qc=mwcw（th-tc）（16-1）

式中，Qc為熱水加熱所需的熱量，kW；mw為熱水產率，kg/s；cw為水的比熱容，kJ/

（kg·℃）；m為熱水溫度，℃；tc為自來水溫度，℃。

代入已知數據，得：

Qc=（200/3600）×4.2×（45-15）=7.0（kW）

查R22壓縮機的參數表，由制熱量、熱泵工質的冷凝溫度和蒸發溫度，壓縮機可選機型C，其制熱量為8.1kW，功率為2.2kW，熱泵工質從環境空氣的吸熱量為8.1一

2.2=5.9kw。

②冷凝器冷凝器熱負荷為Qc=8100W（此時熱泵運行時的熱水產率為231L/h），取冷凝器傳熱系數kc=1000W/（m2·℃），工質與水的對數傳熱溫差為：

傳熱面積（以工質側為基準）為：

③蒸發器蒸發器的傳熱量QE=5900W，取蒸發器的傳熱系數為35W/（m2·℃），工質與空氣的對數傳熱溫差為：

傳熱面積（以空氣側面積為基準）為：

④毛細管近似取熱泵工質在蒸發器出口處的過熱度為0℃，當R22的蒸發溫度為0℃

時，其飽和氣的焓為hev=406.5kJ/kg；熱泵工質的冷凝溫度為50℃、取冷凝器出口處的過冷度為8℃時，熱泵工質在冷凝器出口處的溫度為50-8=42℃，焙約為heL=251.4kJ/kg，單位質量熱泵工質流經蒸發器時的吸熱量為：

則熱泵中熱泵工質的質量流量為：

當熱泵工質的冷凝溫度為50℃時，其冷凝壓力為1948kPa=1.948MPa；蒸發溫度為0℃時，其蒸發壓力為497.7kPa=0.4977MPa，冷凝壓力與蒸發壓力之差為

取毛細管內徑D=2.0mm，毛細管長度L約為：

（3）制熱系數

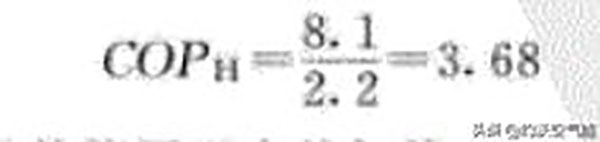

當管路及冷凝器等的熱損失較小且忽略蒸發器風機功耗時，熱水獲得熱量約等于熱泵冷凝器放熱量8.1kW，壓縮機消耗功率為2.2kW，機組的制熱系數為：

即消耗1W電可獲得3.68W熱能用于水的加熱。
