采暖工程圖的組成：

采暖平面圖：主要表示建筑物各層的采暖設備和管道的平面布置。

采暖系統圖：表明整個采暖系統的設備，附件和干、立、支管在空間的布置及其相互關系。

采暖詳圖：包括標準圖和非標準圖；設計、施工時，通常采用標準圖。

采暖施工圖：采暖平面圖，采暖系統圖，采暖詳圖，圖紙目錄，主要設備材料表，設計施工說明。

采暖工程圖的識讀方法：

識圖順序：先采暖平面圖→再對照采暖平面圖讀采暖系統圖→然后識讀詳圖。

1、采暖平面圖的識讀順序：

先底層、中間層、頂層的采暖設備→再由熱力入口起，順序識讀汽干、立、支管及凝水支、立、干管。

2、采暖系統圖的識讀順序：

從熱力入口起，延氣流的方向識讀。

供汽總管→供汽干管→各供汽立管→各組散熱器的供汽支管→各組散熱器的凝水支管→各凝水立管→凝水干管→凝水總管。

詳圖：對平面圖、系統圖標準圖中所缺的接點圖局部。

先立、干管的連接→再散熱器與支管的連接→然后膨脹水箱等設備與干管的連接。

3、辦公樓采暖平面圖的閱讀：

通風工程圖的組成：

通風工程圖：

通風平面圖，通風管道、封口和通風設備在建筑物的平面布置。

通風剖面圖，設備、附件等在垂直方向上的布置，以及在垂直方向上通風管道的走向和標高等。

通風系統圖，表示整個通風系統在空間的布置。

主要反映通風管道的走向以及設備、附件和管件的相對位置。

詳圖，一般為標準圖。-暖通南社整理編輯。

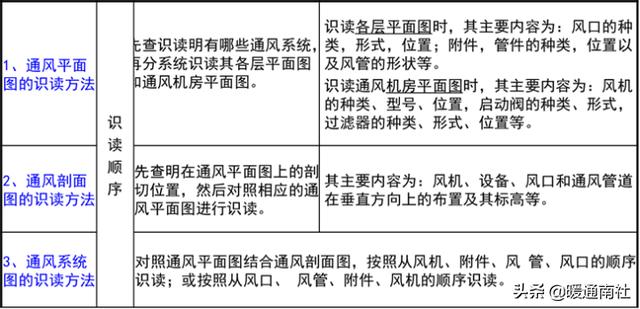

通風工程圖的識讀方法：

識讀順序：先通風平面圖，剖面圖再對照通風平面圖，剖面圖識讀通風系統圖然后識讀詳圖。

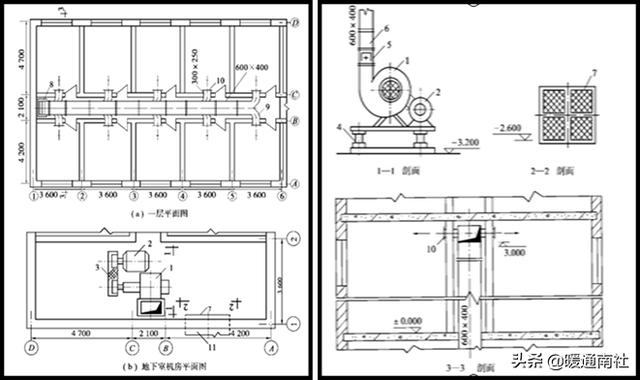

辦公樓通風平面圖與剖面圖對照：

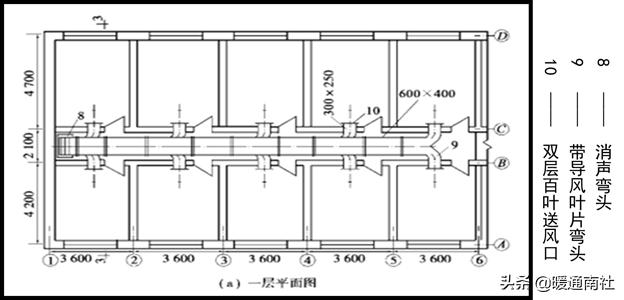

辦公樓通風平面圖的閱讀：

由一層平面圖得：

①該通風系統有雙層百葉風口10個，分別設在沿B、C軸各通風房間的墻上。

②送風干管為一條600×400的矩形風管，布置在B、C軸之間。

③送風支（短）管為10條300×250的矩形風管，每條送風支（短）管的一端接送風干管；另一端接雙層百葉口的進口。

④帶導風葉片的矩形彎頭兩個，位于送風干管的末端。

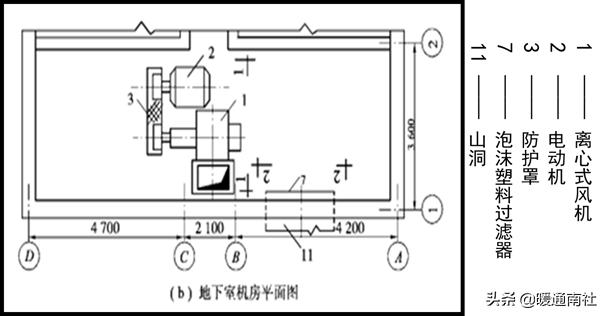

地下室機房平面圖：

從地下室內通風機房平面圖中可以看出，在①、②軸之間設有心通風機、電動機一臺；在A、B軸之間的山洞口，設有泡沫塑料過濾器。

辦公樓通風剖面圖閱讀：

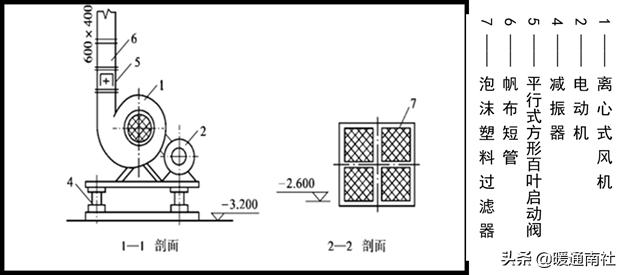

從1-1剖面可以看出，在離心通風機的底座下安裝有減振器；在離心通風機的出口處設有方形百葉啟動閥和帆布短管；其上是600×400的矩形送風主立管。

從2-2剖面圖可以看出，在山洞口，標高-2.600處安裝泡沫塑料過濾器。

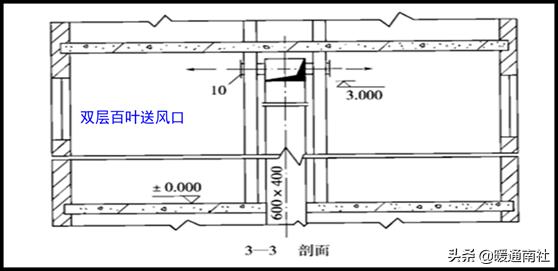

從3-3剖面可以看出，600×400的矩形送風主立管，從地下室通風機房垂直向上至一層，與標高為3.000的送風干管相接，在送風干管的兩側，分別接出送風支管至雙層百葉風口。

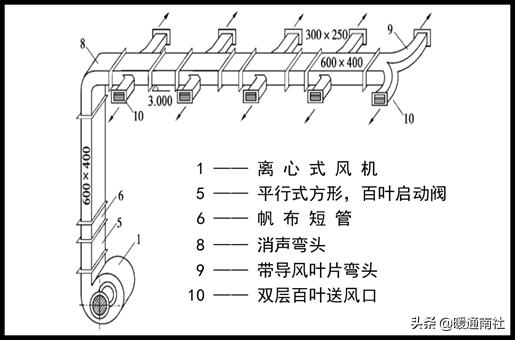

辦公樓通風系統圖閱讀：

從圖中可以看出，在離心通風機的出口處是方形百葉啟動閥和帆布短管，其上是送風主立管，在標高3.000處以90彎頭與送風干管相接。在送風干管的兩側，以送風支管分別與各雙層百葉風口相接。

管道工程基本知識：

公稱直徑的概念及符號表示：

管子，管件和管路附近的公稱直徑（也叫公稱通徑。名義直徑）既不是實際內徑，也不是實際外徑，而是稱呼直徑，又稱平均外徑。

例如：公稱直徑25m的白鐵管實測其內徑數值為25.4mm左右，表示為DN25。

公稱直徑，便于管子與管子，管子與管件，管子與管路附件的連接，保持接口的一致。

所以，無論管子的實際外徑或內徑多大，只要公稱直徑相同的就能相互連接并且具有互換性。

公稱直徑指標準化以后的標準直徑，以DN表示，單位mm，例如：DN50，表示公稱直徑為50mm。

公稱壓力、試驗壓力、工作壓力的概念、符號及關系：

1、公稱壓力：

制品在基準溫度下的耐壓強度稱為公稱壓力。符號pn表示。如公稱壓力為1.6MPa.可記為PN1.6。

2、試驗壓力：

通常指常溫下的耐壓強度。符號ps表示。

如實驗試壓力3.OMPa用ps3.0表示。

3、工作壓力：

一般是指給定溫度下得（工作）壓力。符號Pt表示。

如介質最高溫度為200℃時，工作壓力為1.OMPa。用p201.0表示。

4、公稱壓力、試驗壓力和工作壓力的關系：Ps＞PN≥P1。

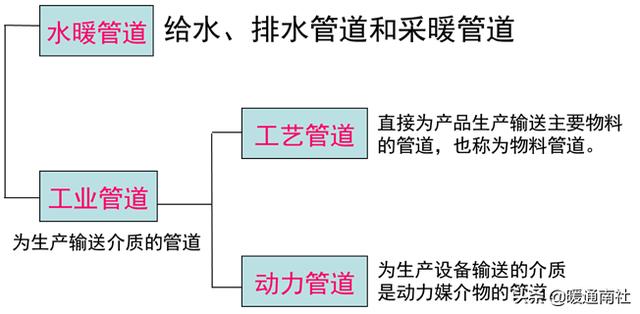

管道分類：

水暖管道，屬于低壓。公稱壓力＜2.5MPa。

幾種特定介質管道：壓縮空氣管道，熱力管道，燃?xì)夤艿?，乙炔管道?

管道在介質壓力作用下，應滿足以下主要要求：

①具有足夠的機械強度；

②具有可靠的密封性。

按介質溫度分類：

管道在介質溫度作用下，應滿足以下主要要求：

①管材耐熱的穩定性；

②管道熱應變的補償；

③管道的絕熱保溫。

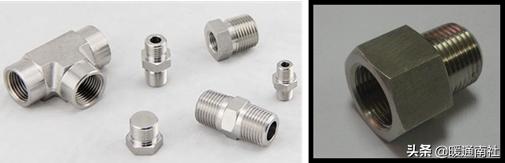

九種管件：

1、管接頭也稱管箍，束結，用于公稱直徑相同的倆根管子的鏈接。

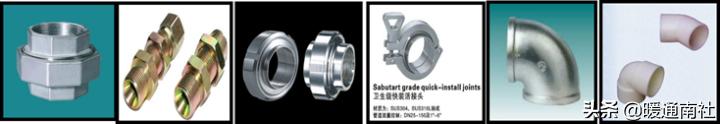

2、活接頭也稱由任，由于需要拆裝處的一根公稱直徑相同的管子鏈。

3、彎頭一般為90°，分為等徑和異徑彎頭兩種，用來鏈接兩根公稱直徑相同或不同的管子，并使管路轉90°彎。

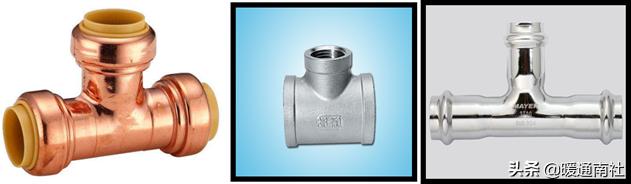

4、三通分為等徑和異徑三通兩種，用于直管上接出支管。

5、四通分為等徑和異徑四通兩種，用于連接4根垂直相交的管子。

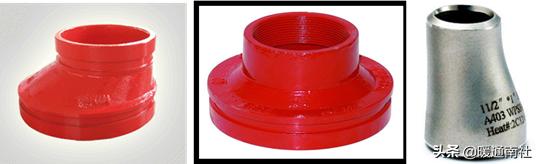

6、大小頭也叫異徑管，用于連接兩根公稱直徑不同的管子。

7、補心也叫內外螺紋管接頭，起作用與大小頭相同 。

8、外接頭也叫雙頭外螺絲，用于連接兩個公稱直徑相同的內螺紋管件或閥門。

9、絲堵也叫管塞，外方堵頭，用于賭塞管道，常與管接頭，彎頭，三通等內螺紋管件配合用。

鑄鐵管的材料及管件：

1、給水鑄鐵管及其管件

1）管材

①材質：是用灰口鑄鐵鑄造的，出廠前內外表面涂防銹瀝青一層。

②分類：承插式和法蘭式，常用承插式。

③場合：高壓的用于室外給水管道，中低壓的用于室外燃?xì)?，雨水管道?

2）管件，給水鑄鐵管的管件，也是用灰口鑄鐵鑄造的。其常用的有正三通、四通、大小頭、90°和45°彎頭等。

3）管材、管件的規格表示：給水鑄鐵管及其管件的直徑，以公稱直徑表示。

2、排水鑄鐵管及其管件

1）管材

①材質：排水鑄鐵管通常是用灰口鑄鐵澆鑄而成，其管壁較薄，承口較小。出廠之前管子內外表面不涂刷青漆。

②分類：接口形式只有承插式一種。

③場合：排水鑄鐵管主要用于室內生活污水、雨水等重力流的管道。

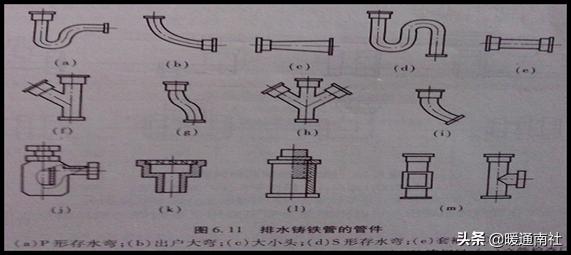

2）管件，排水鑄鐵管的管件，也是用灰口鑄鐵澆鑄而成其種類和式樣比較多，常用的有斜三通、斜四通、出戶大彎、清掃口、立管檢查口、存水彎等。

3）管材、管件的規格表示，排水鑄鐵管及其管件的直徑，以公稱直徑表示。

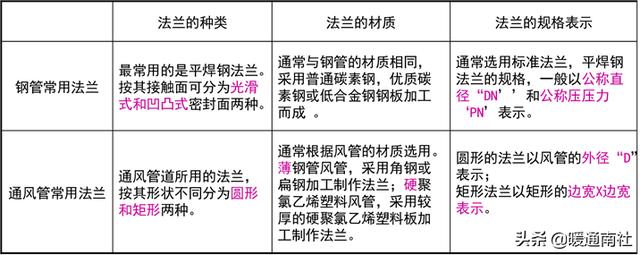

鋼管與通風管常用法蘭：

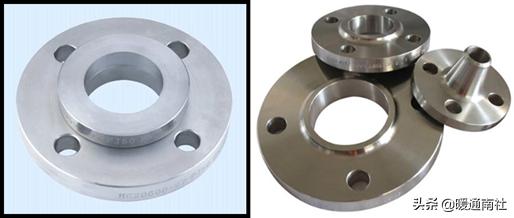

法蘭（Flange）又叫法蘭盤或突緣。法蘭是使管子與管子相互連接的零件，連接于管端。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲接）法蘭和焊接法蘭及卡套法蘭。

管道工程用的法蘭分為：鋼管（道）法蘭，通風管（道）法蘭。

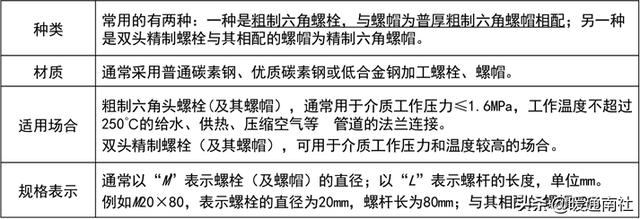

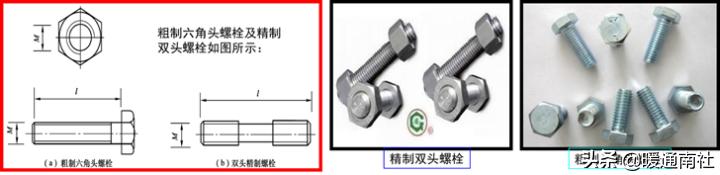

螺栓與螺帽種類、應用場合及規格表示：

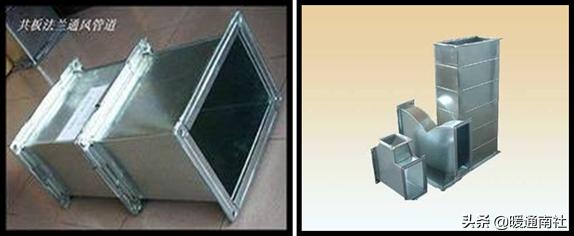

板材介紹：

常用的板材有金屬板材和非金屬板材兩種。

非金屬板材：常用的非金屬板材有玻璃鋼板、硬聚氯乙烯塑料兩種。這兩種非金屬鋼材，主要用于排除含腐蝕性介質的通風系統中。

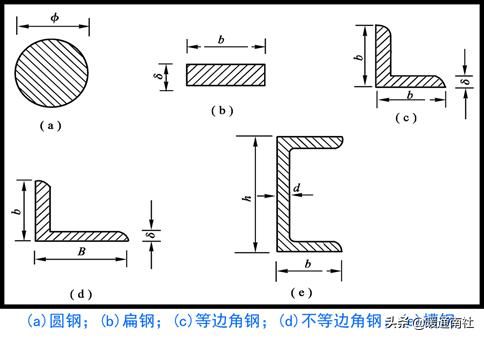

型鋼的應用場所與規格表示：

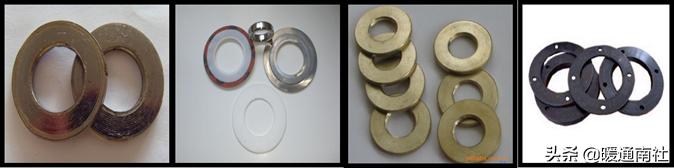

墊片介紹：

1)墊片材質的選用依據

管道工程中，法蘭墊片的材質要根據管內輸送介質的性質、工作壓力、溫度選用。

2）鋼管道法蘭常用墊片

鋼管道法蘭常用墊片的材質、種類和適用場合見表。墊片厚度1.5~3mm（其中給、排水系統墊片厚度可3~5mm）。
