眾所周知，地面輻射供暖是最為合理的供暖方式，而鮮有人知的是，地冷，已經在市場上悄然興起！

一、地冷，技術成熟嗎？

地冷爭議較大，一提起地冷，大多數人的反應首先是從自己的經驗出發，進行反對和質疑——

二、行不行？以案例講設計！

實際上，地面輻射恒溫技術是較為成熟的，西安咸陽機場、武漢天河機場、北京大興機場等均采用了地面輻射冷暖系統。

對于做過或者了解過的人來說，則能夠看出系統設計的關鍵點——

因此，地面輻射調溫，不是簡單的冬天走熱水、夏天走冷水，而是利用“風盤對流+地面輻射”的系統設計，實現冬天采暖，夏天制冷。并通過調溫控制技術避免冷凝結露，大大提高了熱泵兩聯供在夏季的制冷能力、舒適度、節能性。

2.1看一個福建的案例

為深入了解風盤+地面輻射制冷系統的優勢和實際應用效果，本刊記者走進了福州烏蘭健康住宅實訓中心，并進行了運行數據的實測。

下面來看看具體情況。

1）建筑情況

實訓中心建筑面積255㎡（室內實用面積為172㎡），層高4米。位于中間層，整層都做了地暖，三面墻壁使用苯板做3公分的保溫，并加了雙層板，整個墻面保溫層厚度有5公分厚，普通玻璃。

2）系統設計

地面面積的按照240㎡進行設計和計算，按照常規經驗值冷量指標應該為130~150W，但該項目在選型時僅選取了冷量指標僅為7 0W/㎡。選了一臺功率為6.5kW（7HP）、制冷量15.7kW的變頻冷暖機組。

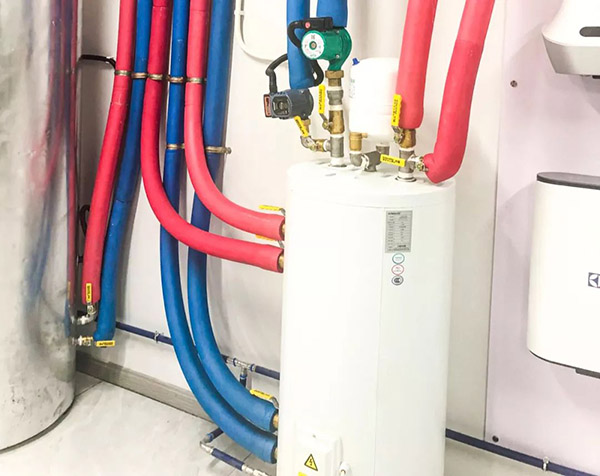

采用二次多級系統，緩沖水箱100L。主機與水箱一次側水泵功率為151W，二次循環水泵功率也是151W，在室內安裝了雙調溫混水模塊，共有三個水泵，單個水泵的功率為97W。

盤按照標準來選型，每個小時的換次達到5次以上。室內安裝了2臺FP-102風盤，單機冷量5.4kW，展廳外安裝了3臺FP-136，單機冷量為7.2kW。

6.5KW主機配240㎡，夠嗎？

按照常規冷指標130W，240㎡的制冷量是31.2kW，但是僅選擇一臺15.7kW的機組是否能滿足制冷需求？特別是在全開的情況下。

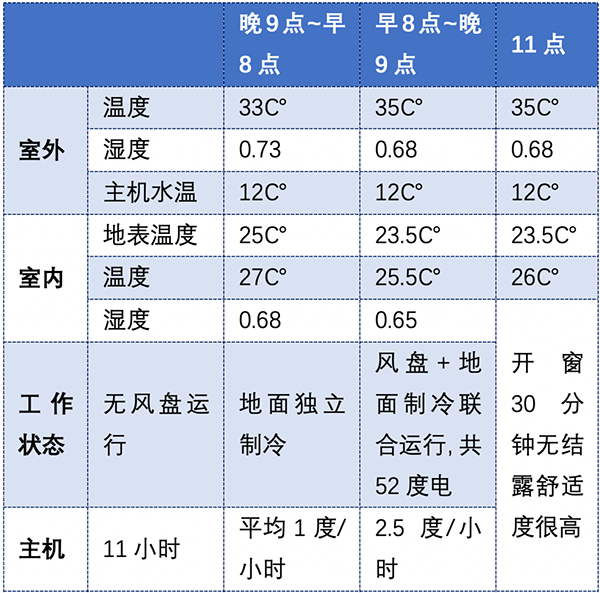

項目方分別在6月份和8月份分別做了兩次實測，能耗包括1臺主機、5臺風盤、5個水泵。

3）6月測試：僅地冷，無風盤

第一次測試：2019年6月17號早上8:00-6月18日8:00，共時長24小時。

從晚上21:00到第二天早上8:00共計11小時，室內處于恒溫狀態，風盤沒有啟動，僅使用“地面輻射制冷系統”恒溫運行，共用8.5度電，平均每小時耗電量為0.85度，地面溫度26℃，空間溫度28℃，無風，濕度70%，無結露。

從2019年6月17號早上8:00到6月18日8:00共24小時，總使用耗電為62度電，每個小時的耗電量為62/24小時=2.58度。室內當天人數為39人，室外溫度早上33℃，中午為36℃。

室內工作舒適，地面無不良體感，地表運行無結露。

4）8月測試：風盤+地冷同開

第二次測試：2019-8月15號晚21:00到16號21：00，共時長24小時。

當天8月15日上午11：30分時，為了檢驗系統穩定性能，打開窗戶進行測試。地表面無結露，窗戶外無熱風進入。相反，輻射冷舒適感更好，制冷能力更強。

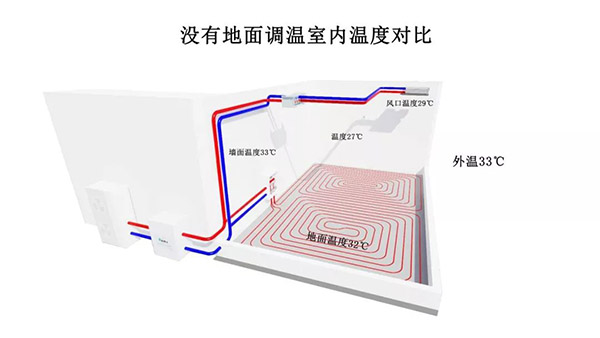

經實測數據對比，地表面溫度與設定的目標溫差在1℃左右時，沒有“地面輻射制冷+風盤制冷”的系統中，在高熱高濕區域，房子表面溫度處理效率很低。

而有“地面輻射制冷+風盤制冷”的兩聯供系統中，經過一段時間的運行和測算，主機供回水溫度10~12℃，地表溫度在23~26℃，室內濕度65%，室內溫度在24~28℃，所有測得數據符合人體熱舒適度指標。

5）結果：完全滿足且舒適度高

綜上，一臺功率6.5kW（7HP）機，制冷量為15.7kW的變頻冷暖機組完全滿足核算面積240㎡的制冷需求。

從舒適度來說，安裝有“風盤+地面輻射制冷系統”的系統，風盤均是低速運行，比單空調風盤制冷來的舒適度更好。

在間隔使用期，可以讓風盤停止運行，仍然保持室內溫度均勻，地面溫度的舒適度可以在23~26℃內，舒適度最高。

三、地冷系統的設計要點在哪？

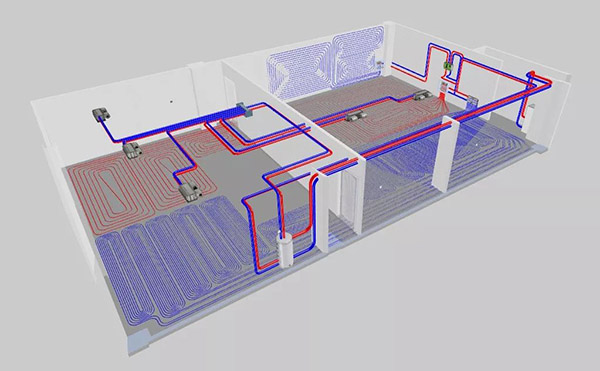

“地面輻射制冷+風盤制冷”的兩聯供系統中，通過地面輻射來實現制冷，即地暖管里流的是調過溫度的冷水，聯合風機盤管協同工作，帶動氣流組織有效循環，降低空氣溫度，從而降低空氣中的潛熱，并兼顧除濕。

3.1風盤的作用及選型

在夏季的時候，制冷以風盤為主，地冷長開的情況下，約占總負荷的40~60%。在冬季，肯定是以滿足地暖為主，風盤只是增加氣流組織，提高舒適度。

風盤需要的冷量，從四個方面計算——

第一是啟動階段，降低空氣中的全熱；

第二是地板輻射正常供冷時，相對于室內負荷不足及除濕的冷負荷；

第三是新風的冷負荷；

第四是地板輻射正常供冷時，室內圍護建筑不斷產生輻射熱的冷負荷。

制冷控制時，風盤為主，地面輻射制冷為輔。地面輻射制冷跟地暖是一樣，運行的時候，會抵消地面建筑的熱量，當達到設定溫度時停止工作。

如果房間長時間沒住人，肯定是以風盤為主，不需要啟動地冷。如果是長時間居住，在地面輻射制冷啟動的情況下，風盤根據人活動情況下選擇高中低檔。

如果是剛進屋，地面輻射制冷與風盤同時啟動，風盤把空氣中的全熱（顯熱及潛熱）都帶走，地冷通過輻射降低建筑物的熱負荷。啟動一段時間后，舒適度提高了，就可以把風盤的檔次調到低檔。

3.2防結露變水溫設計

該系統安裝了一套雙調溫變頻模塊，即內部采用了兩套同時變水溫調節模塊，控制分區域的供暖供冷。

結露控制處理，將“風盤+地面輻射制冷系統”控制系統分為檢測系統/反饋系統、運算系統/命令系統、執行系統/(比例閥混水/變頻泵站)。按室內溫濕度顯示房間溫度濕度綜合計算露點控制技術，隨時按室外溫度反饋及室內二次反饋調整變水溫控制，可以做到按層分配，按整棟控制分配。

由室外溫度補償+室內溫、濕度露點控制，再通過精確的計算方法與變水溫核心部件，達到精準控制。這種方式叫做“溫、濕度露點控制+調節水溫反饋技術”。

四、技術難度高，推廣難

正因為地冷技術較為復雜，所有也有業內人士指出——

家庭市場上有幾個商家能沉下心來研究技術？這個系統不是不能做，但是如果到處鼓吹，什么公司都沖上去干，對終端用戶市場就是個災難！

從這個角度來說，地冷技術本身很成熟，但經銷商要加強學習，業主在選擇時候，也要多考察案例才行！
