01.采暖系統的組成

室內采暖系統(以熱水采暖系統為例)，一般由主立管、水平干管、支立管、散熱器橫支管、散熱器、排氣裝置、閥門等組成。熱水由入口經主立管、供水干管、各支立管、散熱器供水支管進入散熱器，放出熱量后經散熱器回水支管、立管、回水干管流出系統。排氣裝置用于排除系統內的空氣，閥門起調節和啟閉作用。

02.采暖系統的分類

(1)按熱媒種類分類：熱水采暖系統、蒸汽采暖系統、熱風采暖系統。

1)熱水采暖系統：熱媒為熱水，利用水的顯熱來輸送熱。

按熱水參數分為：低溫?zé)崴膳到y(tǒng)(水溫低于100℃)、高溫?zé)崴膳到y(tǒng)(水溫高于100℃)。室內熱水采暖系統，大多數采用低溫水作為熱媒，高溫水采暖系統一般宜在生產廠房中采用。

2)蒸汽采暖系統：熱媒為蒸汽，利用水的潛熱來輸送熱。

按蒸汽壓力分為：低壓蒸汽采暖系統(蒸汽壓力≤70kPa)、高壓蒸汽采暖系統(蒸汽壓力>70kPa)和真空蒸汽采暖系統(蒸汽壓力低于大氣壓力)；

按凝結水系統分為：開式系統(通大氣)、閉式系統(不通大氣)；

按凝結水充滿管道斷面的程度分為：干式回水系統、濕式回水系統。

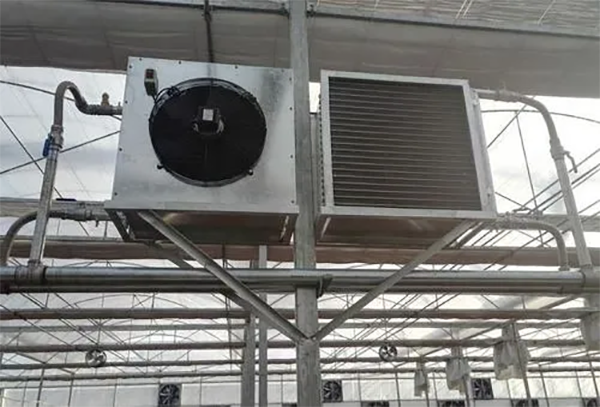

3)熱風采暖系統：熱媒為空氣，利用熱風爐輸出熱風直接送入供暖點及空間。根據送風加熱裝置的設置不同，分為集中送風系統、暖風機采暖系統、熱風幕系統和熱泵采暖系統。

(2)按循環動力分類：重力循環系統、機械循環系統。

1)重力循環系統：靠熱媒本身溫差所產生的密度差而進行循環；

2)機械循環系統：靠水泵(熱風系統依靠風機)所產生的壓力作用來進行循環。

(3)按供暖范圍分類：局部采暖系統、集中采暖系統、區域采暖系統。

1)局部采暖系統：熱源、熱網及散熱設備三個主要組成部分在一起的供暖系統，稱為局部供暖系統。以煤火爐、戶用燃?xì)鉅t、電加熱器等作為熱源，作用于分散平房或獨立別墅(獨立小樓)的采暖系統。

2)集中采暖系統：熱源和散熱設備分開設置，由管網將它們之間連接。以鍋爐房為熱源，作用于一棟或幾棟建筑物的采暖系統。

3)區域供暖系統：以熱電廠、熱力站或大型鍋爐房為熱源，作用于群樓、住宅小區等大面積供暖的采暖系統。

(4)按管道連接方式分類：

1)按并聯環路水的流程分類：同程式系統、異程式系統。

同程式系統：各環路總長度基本相等的系統為同程式系統。

異程式系統：各環路總長度不相等的系統為異程式系統。

2)按連接散熱器的立管數量分類：單管系統、雙管系統。

單管系統：用一根立管將多組散熱器依次串聯起來的系統，熱水順序流過多組散熱器并在其中冷卻，然后流回?zé)峋W(wǎng)或鍋爐。

雙管系統：用兩根立管將多組散熱器相互并聯起來的系統，熱水平行地分配給全部散熱器，并從每組散熱器冷卻后直接流回?zé)峋W(wǎng)或鍋爐。

3)按與散熱器連接方式分類：熱水采暖系統可分為垂直式、水平式系統。

垂直式采暖系統：不同樓層的各組散熱器用垂直立管連接的系統，一根立管可以在一側或兩側連接散熱器。

水平式采暖系統：同一樓層的散熱器用水平管線連接的系統，便于分層控制和調節。

4)按供水和回水方式分類：上供下回式、上供上回式、下供下回式、下供上回式和中供式系統。

(5)輻射采暖系統：

輻射采暖是利用建筑物內的屋頂面、地面、墻面或其他表面的輻射散熱器設備散出的熱量來達到房間或局部工作點采暖要求的采暖方法。

按供熱范圍分為：局部輻射采暖(如燃?xì)馄骶呋螂姞t)、集中輻射采暖；

按輻射面溫度分為：高、中、低溫輻射采暖；

按熱媒分為：熱水、蒸汽、空氣和電輻射采暖。

民用建筑中常用的輻射采暖形式為低溫?zé)崴匕遢椛洳膳到y(tǒng)，它以溫度不高于60℃的熱水為熱媒，通過地面以輻射和對流的傳熱方式向室內供暖。主要由調節閥、過濾器、熱表、集水器、分水器、排氣閥、加熱管等組成。加熱管可采用鋁塑復合管等熱塑性管材，分水器、集水器(含連接件等)的材料宜為銅質。
