編號對應《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）中的編號
3.2.5閥門的強度和嚴密性試驗:閥門的強度試驗壓力為公稱壓力的1.5倍；嚴密性試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏。閥門試壓的試驗持續時間應不少于表3.2.5的規定。
閥門試驗持續時間
4.2.1室內給水管道的水壓試驗必須符合設計要求。當設計未注明時，各種材質的給水管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:金屬及復合管給水管道系統在試驗壓力下觀測10min，壓力降不應大于0.02MPa，然后降到工作壓力進行檢查，應不滲不漏；塑料管給水系統應在試驗壓力下穩壓1h，壓力降不得超過0.05MPa，然后在工作壓力的1.15倍狀態下穩壓2h，壓力降不得超過0.03MPa，同時檢查各連接處不得滲漏。
4.3.1消防管道試射試驗：室內消火栓系統安裝完成后應取屋頂層(或水箱間內)試驗消火栓和首層取二處消火栓做試射試驗，達到設計要求為合格。
4.4.3敞口水箱的滿水試驗和密閉水箱(罐)的水壓試驗必須符合設計與本規范的規定。檢驗方法:滿水試驗靜置24h觀察，不滲不漏；水壓試驗在試驗壓力下10min壓力不降，不滲不漏。
（類似土建的閉水試驗）
5.2.1排水管道的灌水試驗：檢驗方法:滿水15min水面下降后，再灌滿觀察5min，液面不降，管道及接口無滲漏為合格。
5.2.5排水主立管及水平干管管道均應做通球試驗，通球球徑不小于排水管道管徑的2/3，通球率必須達到100%。
5.3.1雨水管道安裝后應做灌水試驗，灌水高度必須到每根立管上部的雨水斗。檢驗方法:灌水試驗持續1h，不滲不漏。
6.2.1熱水管道的水壓試驗。熱水供應系統水壓試驗壓力應為系統頂點的工作壓力加0.1MPa，同時在系統頂點的試驗壓力不小于0.3MPa。
檢驗方法:鋼管或復合管道系統試驗壓力下10min內壓力降不大于0.02MPa，然后降至工作壓力檢查，壓力應不降，且不滲不漏；塑料管道系統在試驗壓力下穩壓1h，壓力降不得超過0.05MPa，然后在工作壓力1.15倍狀態下穩壓2h，壓力降不得超過0.03MPa，連接處不得滲漏。
6.3.1在安裝太陽能集熱器玻璃前，應對集熱排管和上、下集管作水壓試驗，試驗壓力為工作壓力的1.5倍。
檢驗方法:試驗壓力下10min內壓力不降，不滲不漏。
6.3.2熱交換器應以工作壓力的1.5倍作水壓試驗。蒸汽部分應不低于蒸汽供汽壓力加0.3MPa；熱水部分應不低于0.4MPa。
檢驗方法:試驗壓力下10min內壓力不降，不滲不漏。
7.2.2衛生器具交工前應做滿水和通水試驗。
檢驗方法:滿水后各連接件不滲不漏；通水試驗給、排水暢通。
8.3.1散熱器組對后，以及整組出廠的散熱器在安裝之前應作水壓試驗。試驗壓力為工作壓力的1.5倍，但不小于0.6MPa。
檢驗方法:試驗時間為2～3min，壓力不降且不滲不漏。
8.4.1輻射板在安裝前應作水壓試驗，如設計無要求時試驗壓力應為工作壓力1.5倍，但不得小于0.6MPa。
檢驗方法:試驗壓力下2～3min壓力不降且不滲不漏。
8.5.2盤管隱蔽前必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不小于0.6MPa。
檢驗方法:穩壓1h內壓力降不大于0.05MPa且不滲不漏。
8.6.1采暖系統安裝完畢，管道保溫之前應進行水壓試驗。試驗壓力應符合設計要求。當設計未注明時，應符合下列規定:
1蒸汽、熱水采暖系統，應以系統頂點工作壓力加0.1MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.3MPa。
2高溫?zé)崴膳到y(tǒng)，試驗壓力應為系統頂點工作壓力加0.4MPa。
3使用塑料管及復合管的熱水采暖系統，應以系統頂點工作壓力加0.2MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.4MPa。
檢驗方法:使用鋼管及復合管的采暖系統應在試驗壓力下10min內壓力降不大于0.02MPa，降至工作壓力后檢查，不滲、不漏；
使用塑料管的采暖系統應在試驗壓力下1h內壓力降不大于0.05MPa，然后降壓至工作壓力的1.15倍，穩壓2h，壓力降不大于0.03MPa，同時各連接處不滲、不漏。
9.2.5室外給水管網必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:管材為鋼管、鑄鐵管時，試驗壓力下10min內壓力降不應大于0.05MPa，然后降至工作壓力進行檢查，壓力應保持不變，不滲不漏；管材為塑料管時，試驗壓力下，穩壓1h壓力降不大于0.05MPa，然后降至工作壓力進行檢查，壓力應保持不變，不滲不漏。
9.3.1消防水泵接合器及室外消火栓系統必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:試驗壓力下，10min內壓力降不大于0.05MPa，然后降至工作壓力進行檢查，壓力保持不變，不滲不漏。
10.2.2排水管道埋設前必須做灌水試驗和通水試驗，排水應暢通，無堵塞，管接口無滲漏。
檢驗方法:按排水檢查井分段試驗，試驗水頭應以試驗段上游管頂加1m，時間不少于30min，逐段觀察。
11.3.1室外供熱管道的水壓試驗壓力應為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:在試驗壓力下10min內壓力降不大于0.05MPa，然后降至工作壓力下檢查，不滲不漏。
11.3.2管道試壓合格后，應進行沖洗。
13.2.6鍋爐的汽、水系統安裝完畢后，必須進行水壓試驗。水壓試驗的壓力應符合表13.2.6的規定。

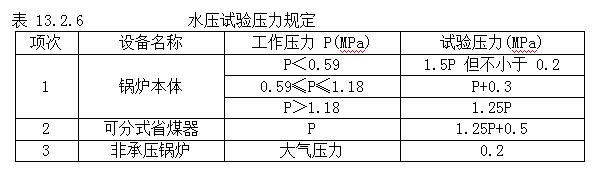

表13.2.6水壓試驗壓力規定
注：①工作壓力P對蒸汽鍋爐指鍋筒工作壓力，對熱水鍋爐指鍋爐額定出水壓力；
②鑄鐵鍋爐水壓試驗同熱水鍋爐；
②非承壓鍋爐水壓試驗壓力為0.2MPa,試驗期間壓力應保持不變。
檢驗方法:
1.在試驗壓力下10min內壓力降不超過0.02MPa；然后降至工作壓力進行檢查，壓力不降，不滲、不漏；
2.觀察檢查，不得有殘余變形，受壓元件金屬壁和焊縫上不得有水珠和水霧。
13.3.4鍋爐系統敞口箱、罐安裝前應做滿水試驗；
鍋爐系統密閉箱、罐應以工作壓力的1.5倍作水壓試驗，但不得小于0.4MPa。
檢驗方法:滿水試驗滿水后靜置24h不滲不漏；水壓試驗在試驗壓力下10min內無壓降，不滲不漏。
13.3.5地下直埋油罐在埋地前應做氣密性試驗，試驗壓力降不應小于0.03MPa。
檢驗方法:試驗壓力下觀察30min不滲、不漏，無壓降。
13.3.6連接鍋爐及輔助設備的工藝管道安裝完畢后，必須進行系統的水壓試驗，試驗壓力為系統中最大工作壓力的1.5倍。
檢驗方法:在試驗壓力10min內壓力降不超過0.05MPa，然后降至工作壓力進行檢查，不滲不漏。
13.6.1熱交換器應以最大工作壓力的1.5倍作水壓試驗，蒸汽部分應不低于蒸汽供汽壓力加0.3MPa；熱水部分應不低于0.4MPa。
檢驗方法:在試驗壓力下，保持10min壓力不降。
3.2.5閥門的強度和嚴密性試驗:閥門的強度試驗壓力為公稱壓力的1.5倍；嚴密性試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏。閥門試壓的試驗持續時間應不少于表3.2.5的規定。
閥門試驗持續時間
4.2.1室內給水管道的水壓試驗必須符合設計要求。當設計未注明時，各種材質的給水管道系統試驗壓力均為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:金屬及復合管給水管道系統在試驗壓力下觀測10min，壓力降不應大于0.02MPa，然后降到工作壓力進行檢查，應不滲不漏；塑料管給水系統應在試驗壓力下穩壓1h，壓力降不得超過0.05MPa，然后在工作壓力的1.15倍狀態下穩壓2h，壓力降不得超過0.03MPa，同時檢查各連接處不得滲漏。
4.3.1消防管道試射試驗：室內消火栓系統安裝完成后應取屋頂層(或水箱間內)試驗消火栓和首層取二處消火栓做試射試驗，達到設計要求為合格。
4.4.3敞口水箱的滿水試驗和密閉水箱(罐)的水壓試驗必須符合設計與本規范的規定。檢驗方法:滿水試驗靜置24h觀察，不滲不漏；水壓試驗在試驗壓力下10min壓力不降，不滲不漏。
（類似土建的閉水試驗）
5.2.1排水管道的灌水試驗：檢驗方法:滿水15min水面下降后，再灌滿觀察5min，液面不降，管道及接口無滲漏為合格。
5.2.5排水主立管及水平干管管道均應做通球試驗，通球球徑不小于排水管道管徑的2/3，通球率必須達到100%。
5.3.1雨水管道安裝后應做灌水試驗，灌水高度必須到每根立管上部的雨水斗。檢驗方法:灌水試驗持續1h，不滲不漏。
6.2.1熱水管道的水壓試驗。熱水供應系統水壓試驗壓力應為系統頂點的工作壓力加0.1MPa，同時在系統頂點的試驗壓力不小于0.3MPa。
檢驗方法:鋼管或復合管道系統試驗壓力下10min內壓力降不大于0.02MPa，然后降至工作壓力檢查，壓力應不降，且不滲不漏；塑料管道系統在試驗壓力下穩壓1h，壓力降不得超過0.05MPa，然后在工作壓力1.15倍狀態下穩壓2h，壓力降不得超過0.03MPa，連接處不得滲漏。
6.3.1在安裝太陽能集熱器玻璃前，應對集熱排管和上、下集管作水壓試驗，試驗壓力為工作壓力的1.5倍。
檢驗方法:試驗壓力下10min內壓力不降，不滲不漏。
6.3.2熱交換器應以工作壓力的1.5倍作水壓試驗。蒸汽部分應不低于蒸汽供汽壓力加0.3MPa；熱水部分應不低于0.4MPa。
檢驗方法:試驗壓力下10min內壓力不降，不滲不漏。
7.2.2衛生器具交工前應做滿水和通水試驗。
檢驗方法:滿水后各連接件不滲不漏；通水試驗給、排水暢通。
8.3.1散熱器組對后，以及整組出廠的散熱器在安裝之前應作水壓試驗。試驗壓力為工作壓力的1.5倍，但不小于0.6MPa。
檢驗方法:試驗時間為2～3min，壓力不降且不滲不漏。
8.4.1輻射板在安裝前應作水壓試驗，如設計無要求時試驗壓力應為工作壓力1.5倍，但不得小于0.6MPa。
檢驗方法:試驗壓力下2～3min壓力不降且不滲不漏。
8.5.2盤管隱蔽前必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不小于0.6MPa。
檢驗方法:穩壓1h內壓力降不大于0.05MPa且不滲不漏。
8.6.1采暖系統安裝完畢，管道保溫之前應進行水壓試驗。試驗壓力應符合設計要求。當設計未注明時，應符合下列規定:
1蒸汽、熱水采暖系統，應以系統頂點工作壓力加0.1MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.3MPa。
2高溫?zé)崴膳到y(tǒng)，試驗壓力應為系統頂點工作壓力加0.4MPa。
3使用塑料管及復合管的熱水采暖系統，應以系統頂點工作壓力加0.2MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.4MPa。
檢驗方法:使用鋼管及復合管的采暖系統應在試驗壓力下10min內壓力降不大于0.02MPa，降至工作壓力后檢查，不滲、不漏；
使用塑料管的采暖系統應在試驗壓力下1h內壓力降不大于0.05MPa，然后降壓至工作壓力的1.15倍，穩壓2h，壓力降不大于0.03MPa，同時各連接處不滲、不漏。
9.2.5室外給水管網必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:管材為鋼管、鑄鐵管時，試驗壓力下10min內壓力降不應大于0.05MPa，然后降至工作壓力進行檢查，壓力應保持不變，不滲不漏；管材為塑料管時，試驗壓力下，穩壓1h壓力降不大于0.05MPa，然后降至工作壓力進行檢查，壓力應保持不變，不滲不漏。
9.3.1消防水泵接合器及室外消火栓系統必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:試驗壓力下，10min內壓力降不大于0.05MPa，然后降至工作壓力進行檢查，壓力保持不變，不滲不漏。
10.2.2排水管道埋設前必須做灌水試驗和通水試驗，排水應暢通，無堵塞，管接口無滲漏。
檢驗方法:按排水檢查井分段試驗，試驗水頭應以試驗段上游管頂加1m，時間不少于30min，逐段觀察。
11.3.1室外供熱管道的水壓試驗壓力應為工作壓力的1.5倍，但不得小于0.6MPa。
檢驗方法:在試驗壓力下10min內壓力降不大于0.05MPa，然后降至工作壓力下檢查，不滲不漏。
11.3.2管道試壓合格后，應進行沖洗。
13.2.6鍋爐的汽、水系統安裝完畢后，必須進行水壓試驗。水壓試驗的壓力應符合表13.2.6的規定。
表13.2.6水壓試驗壓力規定
注：①工作壓力P對蒸汽鍋爐指鍋筒工作壓力，對熱水鍋爐指鍋爐額定出水壓力；
②鑄鐵鍋爐水壓試驗同熱水鍋爐；
②非承壓鍋爐水壓試驗壓力為0.2MPa,試驗期間壓力應保持不變。
檢驗方法:
1.在試驗壓力下10min內壓力降不超過0.02MPa；然后降至工作壓力進行檢查，壓力不降，不滲、不漏；
2.觀察檢查，不得有殘余變形，受壓元件金屬壁和焊縫上不得有水珠和水霧。
13.3.4鍋爐系統敞口箱、罐安裝前應做滿水試驗；
鍋爐系統密閉箱、罐應以工作壓力的1.5倍作水壓試驗，但不得小于0.4MPa。
檢驗方法:滿水試驗滿水后靜置24h不滲不漏；水壓試驗在試驗壓力下10min內無壓降，不滲不漏。
13.3.5地下直埋油罐在埋地前應做氣密性試驗，試驗壓力降不應小于0.03MPa。
檢驗方法:試驗壓力下觀察30min不滲、不漏，無壓降。
13.3.6連接鍋爐及輔助設備的工藝管道安裝完畢后，必須進行系統的水壓試驗，試驗壓力為系統中最大工作壓力的1.5倍。
檢驗方法:在試驗壓力10min內壓力降不超過0.05MPa，然后降至工作壓力進行檢查，不滲不漏。
13.6.1熱交換器應以最大工作壓力的1.5倍作水壓試驗，蒸汽部分應不低于蒸汽供汽壓力加0.3MPa；熱水部分應不低于0.4MPa。
檢驗方法:在試驗壓力下，保持10min壓力不降。
